【茶包射手日記】WeMos D1 Mini 扛不動 MAX7219 32x8 LED 顯示器

這幾天花了七八個小時學到一課，寫篇文紀念。

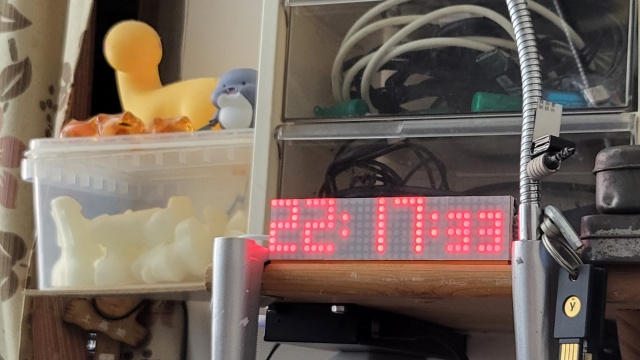

五年前我迷上用 ESP8266 開發板 + MAX7219 32x8 LED 矩陣顯示器做時鐘，除了做定時炸彈造型鐘，我還做了一個放在卧室，就寢起床以其為準：

算算時鐘也全年無休跑了五年，但最近開始偶發故障，出現數字錯亂或全亮狀況，起初重啟便可恢復，但漸漸維持正常的時間愈來愈短。不確定是 ESP8266 開發板問題還是 LED 顯示器問題，重焊接點接線也無改善。心一橫，手邊還有開發板及 LED 顯示器的備品，索性另外做一組新的，把可疑的零件通通換掉一定可以解決吧？

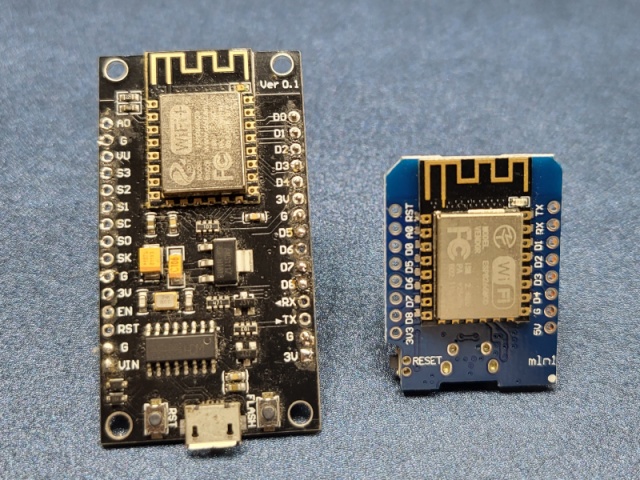

原本時鐘用的是 NodeMCU 板 (下圖左)，我後來買了一批尺寸迷你的 WeMos D1 Mini 板 (下圖右)，先前用它做過金剛經播放器、紫光燈計時顯示，麻雀雖小五臟俱全，用來控制 LED 顯示器不是問題，就決定用它了。

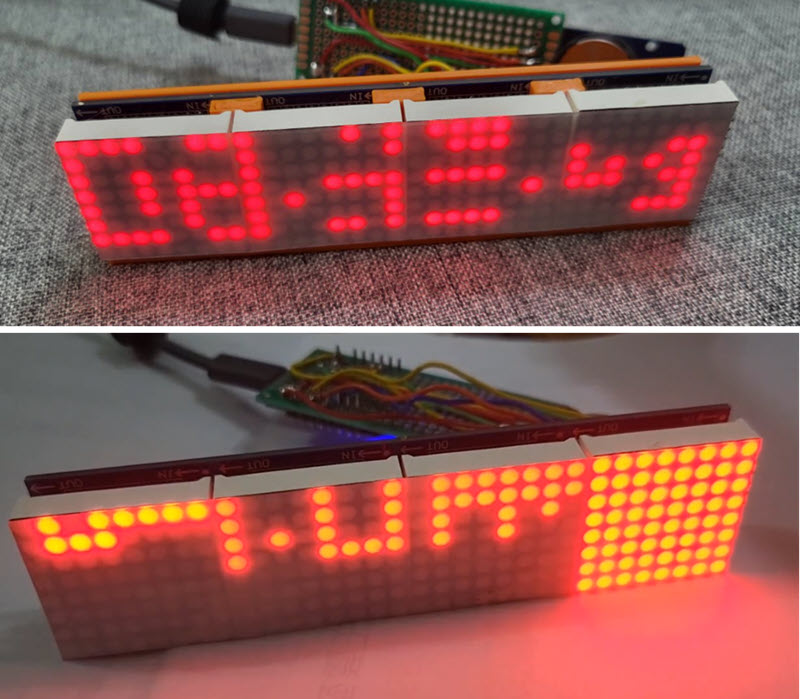

萬萬沒想到，用 D1 Mini 做好新時鐘，居然出現跟舊時鐘相似的故障，文字殘缺錯亂、方陣全亮、不顯示等各種問題。出問題放一陣子再插電有時會恢復，但維持不到十分鐘就又發生故障。開發板換了、顯示器也換了，問題卻還在，若這不是見鬼了，那什麼是見鬼了？

LED 顯示器吃電較兇可能是原因，供電試了改接 5V 沒用，聽 AI 建議在 5V 與 GND 加一顆 470uF 電容也沒用；於是我懷疑是 D1 Mini 的穩壓晶片不夠力，傳輸訊號不足 3.3V，與 MAX7219 規格要求的高電平 3.5V 差距過大，導致初始化失敗、畫面錯亂及種種不穩定現象。果斷將 D1 Mini 換了一塊 NodeMCU 備品，結果就能正常顯示了。

事後查了一下，D1 Mini 用的 LDO (低壓差線性穩壓器)晶片通常會是 ME6211，最大輸出電流只有 500mA (部分仿冒品僅 150mA，我買的 D1 Mini 超便宜，很有可能)，而 NodeMCU 常用的 LDO 是 AMS1117-3.3，最大輸出電流可達 800mA - 1A。

搞清楚這點，一切有了合理解釋，舊開發板的問題應來自 LDO 年久老化，供電品質下降，隨著性能日益惡化，出錯頻率愈來愈高。而換了 D1 Mini，它弱弱的 LDO (而且可能還是不足瓦的假貨)撐不住 MAX7219 顯示器通信所需的耗電量，造成電壓不穩，訊號錯亂導致顯示故障。而放一陣子正常，則可能是 LDO 降溫後恢復運作。

沒搞懂前的見鬼了，弄明白後都能回歸科學，結案。
